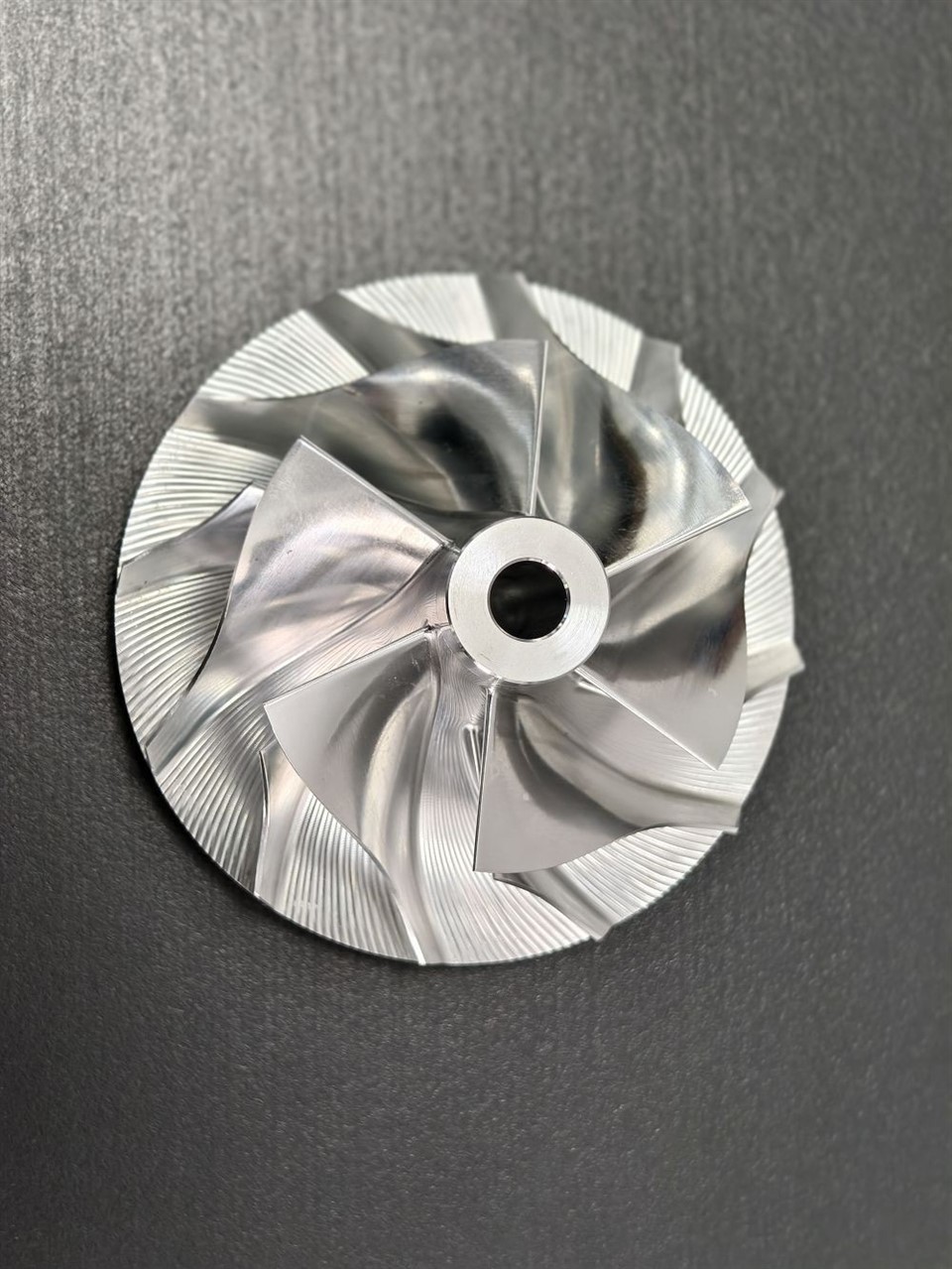

Интегрално работно колело на Aero Engine|Интегрално обработено работно колело в космическата промишленост

Процес на обработка:Вградено работно колело на Aero Engine, високо{0}}скоростна 5-осна обработка, GF Mikron, Inconel 718, титаниева сплав, въздушен компресор

Кратка информация за продукта

Ние сме специализирани във високо-прецизното производство на интегрално обработени работни колела за авио-двигатели, които се прилагат широко в полета на въртене с висока-скорост като турбореактивни/турбовентилаторни двигатели, спомагателни силови агрегати (APU) и авиационни турбокомпресори.

Като сърцевина за преобразуване на енергия на двигател, интегрално обработените работни колела изискват ултра{0}}висока прецизност на лопатките, плавни канали на потока и превъзходно динамично балансиране.

Възприемайки швейцарските високо-скоростни 5-осни обработващи центри GF Mikron, ние завършваме пълната-обработка на лопатки, канали за поток, главини и челни повърхности с едно затягане. Това гарантира висока прецизност, отлична консистенция и ултра-висок динамичен баланс, отговарящ на оперативните изисквания на аерокосмическите приложения.

Основни предимства

1. Възможност за високоскоростна обработка на ос GF Mikron 5-

Пълна обработка на лопатки, канали за поток, главини и отвори за валове с едно затягане

Точност на профила на острието от ±0,02 mm, коаксиалност По-малка или равна на 0,01 mm

Високо{0}}скоростен шпиндел (42 000 об./мин.) позволява огледална-обработка на канали за поток

Подходящо за трудни-за-обработване материали като инконел и титанови сплави

2. Високо{1}}прецизно формоване на сложни канали за поток и тънки-стенни остриета

Минимална ширина на потока до 2,5 mm, дебелина на лопатката по-голяма или равна на 0,5 mm

Плавен преход на потока без следи от смяна на инструмента

Без деформация на тънкостенни остриета с отлична консистенция при обработка

3. Проектиране и производство за висока якост и лекота

Постигнете баланс между здравина и тегло чрез структурна оптимизация и прецизно рязане

Suitable for high-speed rotor applications (>100 000 RPM)

Компактна структура, увеличаваща плътността на мощността с повече от 20%

4. Ултра-висок динамичен баланс и оперативна стабилност

Степен на динамичен баланс до G0.4 (по стандарт ISO 1940)

Осигурете надеждност по време на дългосрочна-високоскоростна-работа

5. Пълна цифрова система за производство и инспекция

CMM и оптично сканиране за проверка на профилите на острието и геометричната точност

Пълна-проследяемост на процеса на данни за материал, обработка и динамичен баланс

Съвместим със системата за управление на качеството AS9100 в космическото пространство

Технически параметри (типични стойности)

Артикул	Параметър
Максимален външен диаметър	300 мм
Минимална ширина на канала на потока	2,5 мм
Точност на профила	±0,02 мм
Коаксиалност	По-малко или равно на 0,01 mm
Степен на динамичен баланс	G1.0 / G0.4
Грапавост на повърхността	Ra По-малко или равно на 0,2 μm (пневматична повърхност)

Полета за приложение

Компресорни и турбинни колела за ави-двигатели
Спомагателни захранващи агрегати (APU)
Високоскоростни{0}}системи с турбокомпресор
UAV и малки реактивни двигатели

Производствени предимства: GF Mikron високо-скоростна 5-осна обработка

Швейцарски високоскоростни 5-осни обработващи центри GF Mikron (скорост на шпиндела: 42 000 RPM)
Интегрираната обработка намалява грешките при затягане за по-висока прецизност
Възможност за обработка на Inconel, титанови сплави, високо{0}}здрави алуминиеви сплави и мартензитна стомана
Компенсацията за{0}}сондиране в реално време и оптимизирането на траекторията на инструмента осигуряват последователност на профила
Съвместим с AS9100 и ISO 9001 стандарти за аерокосмическа система за качество
